11.1 คลิปล็อคเหล็กชุบทนสนิม ยึดจับตะแกรงเหล็ก Hot Dip Galvanized Clip Lock for Bar Steel Grating

Hot Dipped Galvanized Clip Lock Anchoring Devices Fastenal ประกับตัวเกี่ยวยึดต่อคลิปล็อคเหล็กชุบทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ ใช้สำหรับยึดจับล็อคแผ่นตะแกรงเหล็ก

ตัวคลิปล็อคยึดแผ่นตะแกรง มี 2 ประเภทวัสดุ ทั้งแบบ แสตนเลสสตีลเกรดสูง Stainless Steel SUS316 และแบบชุบจุ่มร้อนกันสนิม Hot Dip Galvanized Steel
เนื่องจากถูกออกแบบมาให้ใช้พื้นที่ต่างกัน โดยส่วนมากแล้วคลิปล็อกแสตนเลสใช้สำหรับยึดแผ่นตะแกรงไฟเบอร์กล๊าสหรือแผ่นงานแสตนเลส ส่วนตัวล็อคที่ทำจากเหล็กชุบซิงค์ออกแบบมาให้สำหรับยึดแผ่นตะแกรงเหล็กเข้ากับฐานรองด้านล่าง โดยสามารถปรับระดับแนวการยึดได้ ทั้งสองแบบใช้งานคล้ายๆกัน โดยลูกค้าสามารถเลือกแต่ละแบบให้เข้ากับช่องรูของตะแกรง (Mesh Size) และพื้นที่ที่ต้องการนำแผ่นตะแกรงไปติดตั้ง
These Grating Fixing Clips can be used to fasten steel grating to structural member. To install, use welded stud which may be welded through grating in place.

ตัวคลิปล็อคเหล็กชุบกัลวาไนซ์ ยึดจับได้ทั้ง แผ่นตะแกรงเหล็ก / ไฟเบอร์กล๊าส Hotdip Galvanized Steel Saddle Clip Lock

HotDip Galvanized fixing saddle clip lock grating อุปกรณ์ตัวคลิปล็อคยึดจับแผ่นตะแกรงเหล็ก ประกับฮุคที่จับล็อคชนิดเหล็กทนสนิม

ใบเสนอราคา ชุดอุปกรณ์ตัวคลิปล็อค ชนิดแสตนเลส/เหล็กทนสนิมชุบฮ็อทดิ๊ปกัลวาไนซ์ ยึดจับแผ่นตะแกรงเหล็ก/ไฟเบอร์กล๊าส | Stainless Steel and HotDip Galvanized Anchoring Devices Saddle Fixing Clip Lock for FRP/Steel Grating

< Click to dowload Quotation Brochure Map คลิกเพื่อดาวน์โหลด ใบเสนอราคา โบรชัวร์ แผนที่ >

ตัวล็อคเหล็กยึดแผงตะแกรง คลิปยึดตะแกรงเหล็ก Grating FixingClips Saddle Fasteners

ตัวคลิปล็อคอุปกรณ์ยึดจับแผงตะแกรงเหล็ก saddle fixing cliplock clamp fastener

ราคาอุปกรณ์ตัวคลิปล็อคยึดจับแผงตะแกรงเหล็กไฟเบอร๊กล๊าส fixing saddle cliplock clamp fastener price

ราคาอุปกรณ์ตัวคลิปล็อคยึดจับแผงตะแกรงเหล็กฮอทดิ๊ปกัลวาไนซ์ steel grating saddle fixing cliplock price

Hot dipped Zinc Galvanized Anchoring Devices Attached Saddle Fixing Clip Lock Beam Clamp Fastenal Fastener: ชุดอุปกรณ์ตัวคลิปล็อคเหล็กชุบซิงค์สังกะสีทนสนิมกัลวาไนซ์สทีล สำหรับยึดจับแผงตะแกรงระบายน้ำ ชนิดมีฐานรองตีนเป็ด

ชุดคลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ ยึดจับแผงตะแกรงเหล็ก มี 3 รูปแบบ ได้แก่ M-Clip, L-Clip และ C-Clip โดยแต่ละแบบจะออกแบบให้สามารถล็อคยึดแผ่นตะแกรงเหล็กได้ในลักษณะที่ต่างกัน โดยชุดตัวคลิปล็อค หนึ่งชุด ประกอบด้วย โบล์ท(น็อตตัวผู้) แหวนรองพร้อมน็อตตัวเมีย คลิปตัวล็อคด้านบนตะแกรงเหล็ก และ ขารองตีนเป็ดไว้ล็อคฐานตะแกรงด้านล่างสุด

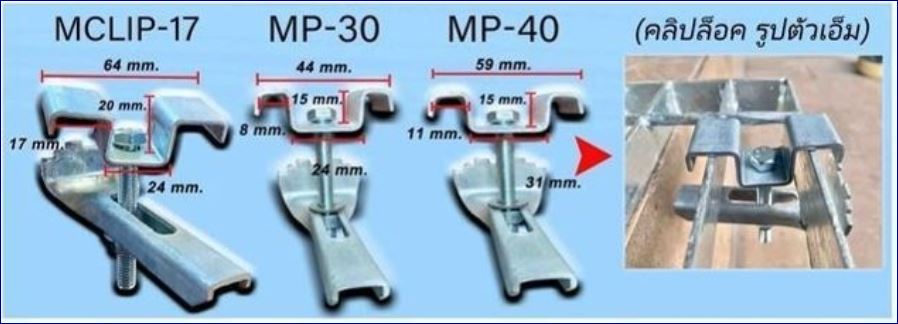

M-Clip Saddle Beam Clamp: กลุ่มคลิปล็อคตัวเอ็มเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ พร้อมฐานรองตีนเป็ด มี 3 แบบ ดังนี้

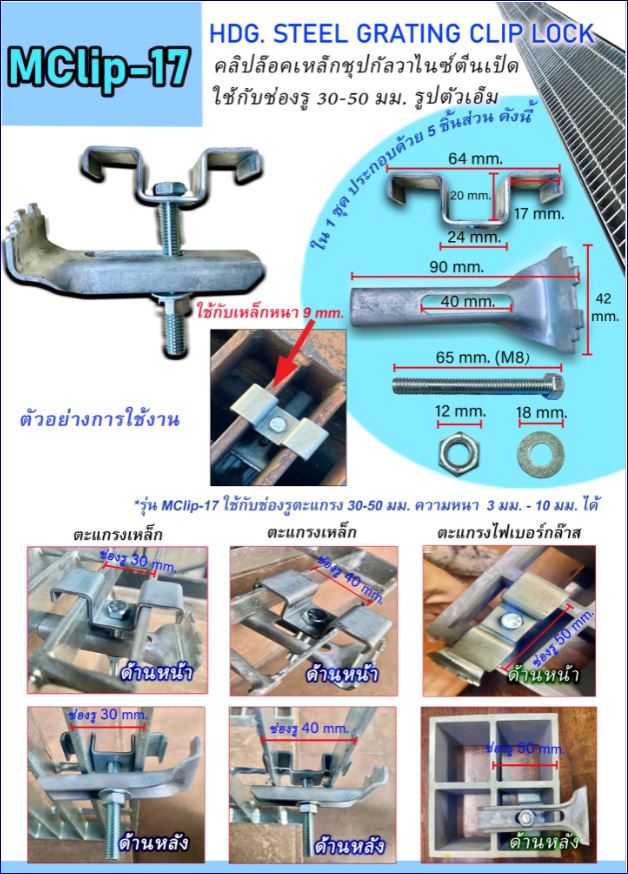

1. รุ่น MClip-17 : คลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ ล็อคแผ่นตะแกรงที่มีช่องรู ตั้งแต่ 30-50มม. เหล็กแผ่นหนาตั้งแต่ 3-9มม. (สามารถใช้แทน MP-30 และ MP-40 ได้)
ออกแบบตัวล็อคด้านบนให้เป็นรูปตัวเอ็มคลิป ใหมีปีกกว้างและฐานตัวเอ็มเล็ก ทำให้ล็อคช่องรูและความหนาของเหล็กได้หลากหลายขนาด ล็อคแผ่นตะแกรงได้อย่างแข็งแรง ใช้งานง่าย ใช้สำหรับยึดตะแกรงที่มีช่องรู(mesh)ตั้งแต่ 30mm,35mm,40mm, 45mm และ 50mm.และความหนาของแกนเหล็กได้ตั้งแต่ 3-9 มม.

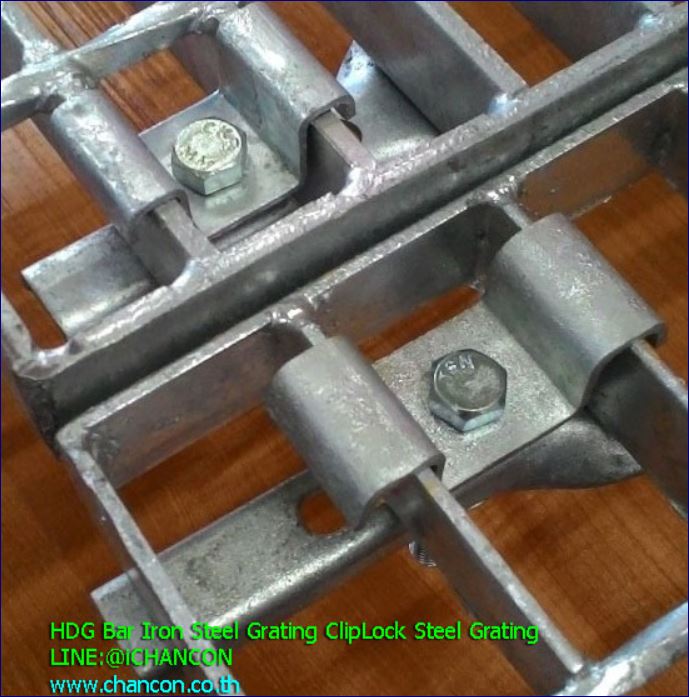

2. รุ่น MP-30 : คลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ ใช้สำหรับยึดตะแกรงที่มีช่องรู(mesh)= 30mm.
ออกแบบตัวล็อคด้านบนให้เป็นรูปตัวเอ็ม ล็อคได้พร้อมกันสองแกน แข็งแรง ใช้งานง่าย ล็อคเฉพาะช่องรูขนาด 30มม.

3. รุ่น MP-40 : คลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ ใช้สำหรับยึดตะแกรงที่มีช่องรู(mesh)= 40mm.
ออกแบบตัวล็อคด้านบนให้เป็นรูปตัวเอ็ม ล็อคได้พร้อมกันสองแกน แข็งแรง ใช้งานง่าย ล็อคเฉพาะช่องรูขนาด 40มม.

ราคาอุปกรณ์ตัวคลิปล็อคยึดจับแผงตะแกรงเหล็กฮอทดิ๊ปกัลวาไนซ์ steel grating saddle fixing clip clamplock price

L-Clip Saddle Beam Clamp คลิปล็อคตัวแอลเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ พร้อมฐานรองตีนเป็ด

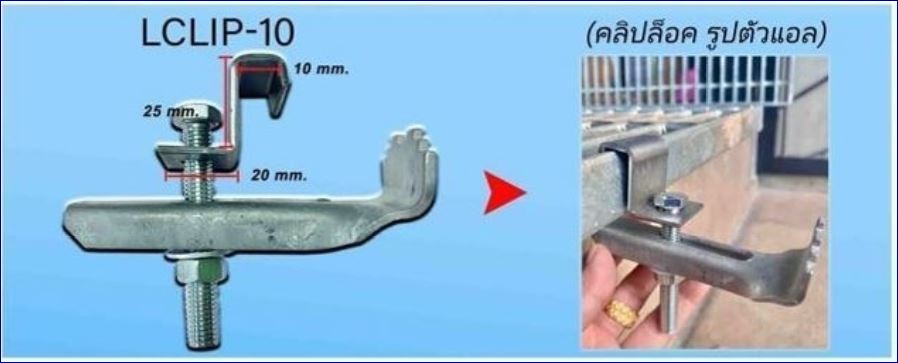

4. รุ่น LClip-10 : ใช้ล็อคแผ่นตะแกรงเหล็กเพียงแกนเดียว จึงล็อคได้ทุกขนาดของช่องรู ที่ความหนาของแผ่นเหล็ก 3-9มม.
เนื่องจากตัวล็อคด้านบน เป็นรูปตัวแอล L-Clip จึงสามารถนำไปล็อคแผ่นตะแกรงเหล็ก ได้ทุกแบบไม่ว่าช่องรูตะแกรงจะมีขนาดเท่าไหร่ เพราะเป็นการล็อคเพียงแกนเดียว

ราคาอุปกรณ์ตัวคลิปล็อคสแตนเลสยึดจับแผ่นตะแกรงไฟเบอร์กล๊าส แผงตะแกรงเหล็กฮอทดิ๊ปกัลวาไนซ์ steel grating fixing saddle cliplock clamp price

C-Clip กลุ่มคลิปล็อคตัวซีเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ มี 3 แบบ ดังนี้

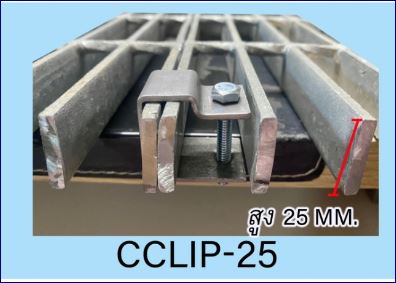

5. รุ่น CClip-25 : คลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ ใช้ล็อคตะแกรงทั้งสองแผ่นเข้าหากัน ที่ความสูง 25มม.
ใช้เพื่อล็อคแผ่นตะแกรงเหล็กทั้งสองแผ่นเข้าหากัน เพื่อป้องกันการขโมย หรือล็อครอยต่อเสริมความแข็งแรงให้ระหว่างแผ่น

6. รุ่น CClip-40 : คลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ ใช้ล็อคตะแกรงทั้งสองแผ่นเข้าหากัน ที่ความสูง 40มม.
ใช้เพื่อล็อคแผ่นตะแกรงเหล็กทั้งสองแผ่นเข้าหากัน เพื่อป้องกันการขโมย หรือล็อครอยต่อเสริมความแข็งแรงให้ระหว่างแผ่น

7. รุ่น CClip-50 : คลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ ใช้ล็อคตะแกรงทั้งสองแผ่นเข้าหากัน ที่ความสูง 50มม.
ใช้เพื่อล็อคแผ่นตะแกรงเหล็กทั้งสองแผ่นเข้าหากัน เพื่อป้องกันการขโมย หรือล็อครอยต่อเสริมความแข็งแรงให้ระหว่างแผ่น

ราคาอุปกรณ์ตัวคลิปล็อคสแตนเลสยึดจับแผ่นตะแกรงไฟเบอร์กล๊าส เหล็กฮอทดิ๊ปกัลวาไนซ์ hot dipped galvanized steel grating saddle clip lock

ขนาด ลักษณะ และ ส่วนประกอบของ ชุดอุปกรณ์คลิปล็อคเหล็กชุบสังกะสีทนสนิม Hotdip Galvanized Clip Lock Specification

รุ่น MClip-17 : คลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ ล็อคแผ่นตะแกรงที่มีช่องรู ตั้งแต่ 30-50มม. เหล็กแผ่นหนาตั้งแต่ 3-9มม. (สามารถใช้แทน MP-30 และ MP-40 ได้)

ราคาอุปกรณ์ตัวคลิปล็อคยึดจับแผงตะแกรงเหล็กฮอทดิ๊ปกัลวาไนซ์ steel frp grating saddle cliplock clamp price

ราคาอุปกรณ์ตัวคลิปล็อคยึดจับแผงตะแกรงเหล็กฮอทดิ๊ปกัลวาไนซ์ steel grating fixed saddle cliplock clamp price

ออกแบบตัวล็อคด้านบนให้เป็นรูปตัวเอ็มคลิป ใหมีปีกกว้างและฐานตัวเอ็มเล็ก ทำให้ล็อคช่องรูและความหนาของเหล็กได้หลากหลายขนาด ล็อคแผ่นตะแกรงได้อย่างแข็งแรง ใช้งานง่าย ใช้สำหรับยึดตะแกรงที่มีช่องรู(mesh)ตั้งแต่ 30mm,35mm,40mm, 45mm และ 50mm.และความหนาของแกนเหล็กได้ตั้งแต่ 3-9 มม.

รุ่น MP-30 และ MP-40 : คลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ ใช้สำหรับยึดตะแกรงที่มีช่องรู(mesh)= 30mm. และ 40mm.

fixing saddle cliplock grating อุปกรณ์ตัวคลิปล็อคสแตนเลสยึดจับแผ่นตะแกรงไฟเบอร์กล๊าส

อุปกรณ์ตัวคลิปล็อคสแตนเลสยึดจับแผ่นตะแกรงไฟเบอร์กล๊าส ตะแกรงเหล็ก fixing saddle clip lock grating

ประกับ ตัวล็อค ตัวต่อ ตัวยึด ตัวแขวน ตัวรับ ตัวเกี่ยว ตัวล็อคเหล็กยึดแผงตะแกรง คลิปยึดตะแกรงเหล็ก GratingFixingClips GratingFasteners

ราคาอุปกรณ์ตัวคลิปล็อคสแตนเลสยึดจับแผงตะแกรงไฟเบอร์กล๊าส steel frp grating saddle fixing cliplock clamp price

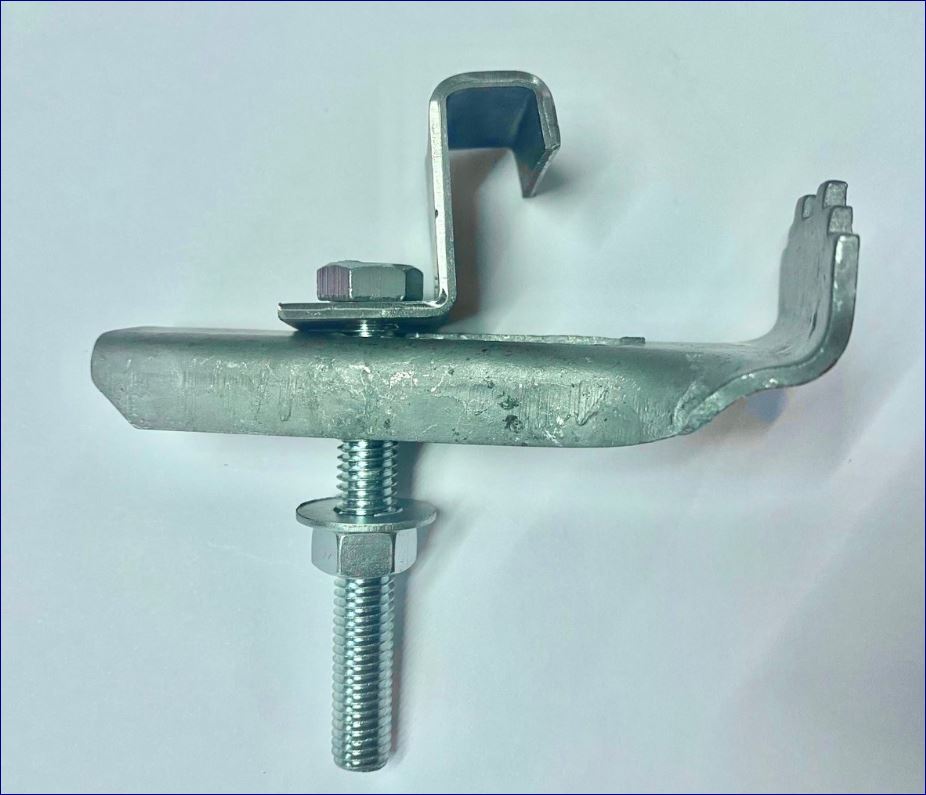

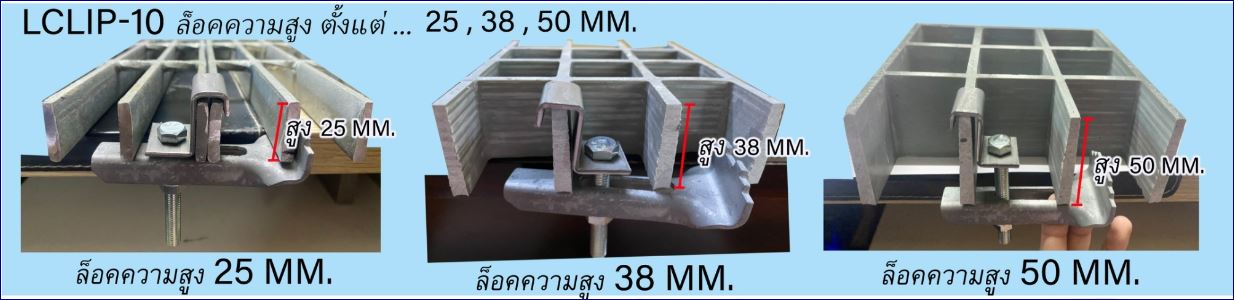

รุ่น LClip-10 : คลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ ใช้ล็อคแผ่นตะแกรงเหล็กเพียงแกนเดียว จึงล็อคได้ทุกขนาดของช่องรู ที่ความหนาของแผ่นเหล็ก 3-9มม.
เนื่องจากตัวล็อคด้านบน เป็นรูปตัวแอล L-Clip จึงสามารถนำไปล็อคแผ่นตะแกรงเหล็ก ได้ทุกแบบไม่ว่าช่องรูตะแกรงจะมีขนาดเท่าไหร่ เพราะเป็นการล็อคเพียงแกนเดียว

อุปกรณ์ตัวคลิปล็อคสแตนเลสยึดจับแผ่นตะแกรงไฟเบอร์กล๊าส ตะแกรงเหล็ก fixing saddle clip lock steel grating

ตัวคลิปล็อคยึดจับแผ่นตะแกรงเหล็ก ประกับ ตัวล็อค ตัวต่อ ตัวยึด ตัวแขวน ตัวรับ ตัวเกี่ยว ตัวล็อคเหล็กยึดแผงตะแกรง คลิปยึดตะแกรงเหล็ก Grating Fixing Clips Fasteners

saddle clip beam clamp lock steel frp grating อุปกรณ์ตัวคลิปล็อคยึดจับแผงตะแกรงเหล็กฮอทดิ๊ปกัลวาไนซ์

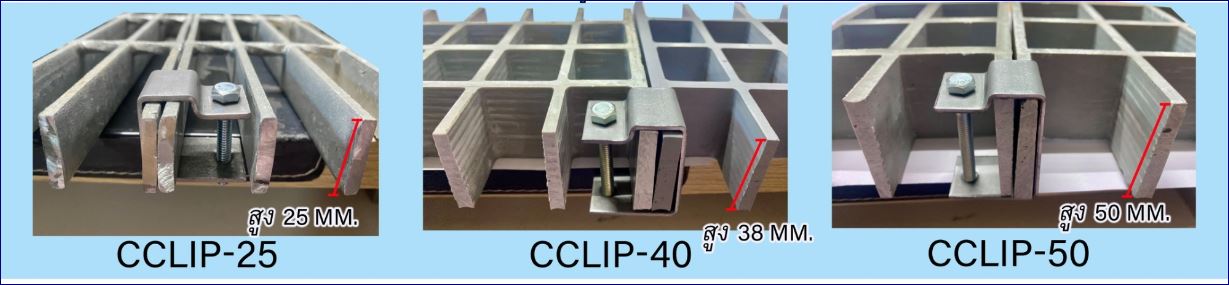

รุ่น CClip-25 , CClip40, CClip-50: คลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ ใช้ล็อคตะแกรงทั้งสองแผ่นเข้าหากัน ที่ความสูง 25มม. , 40มม. และ 50มม.
ใช้เพื่อล็อคแผ่นตะแกรงเหล็กทั้งสองแผ่นเข้าหากัน เพื่อป้องกันการขโมย หรือล็อครอยต่อเสริมความแข็งแรงให้ระหว่างแผ่น

saddle clamp clip lock Fixing grating อุปกรณ์ตัวคลิปล็อคสแตนเลสยึดจับแผ่นตะแกรงไฟเบอร์กล๊าส ตะแกรงเหล็ก

saddle cliplock Fixed steel grating ประกับ ตัวล็อค ตัวต่อ ตัวยึด ตัวแขวน ตัวรับ ตัวเกี่ยว อุปกรณ์ตัวคลิปล็อคยึดจับแผงตะแกรงเหล็กฮอทดิ๊ปกัลวาไนซ์

saddle clip clamp lock steel frp grating อุปกรณ์ตัวคลิปล็อคยึดจับแผงตะแกรงเหล็กฮอทดิ๊ปกัลวาไนซ์

การประยุกต์ใช้ ตัวคลิปล็อคอุปกรณ์ยึดจับ สำหรับ แผงตะแกรงเหล็ก / แผ่นตะแกรงไฟเบอร์กล๊าส : Tips of Stainless Steel/ Galvanized/ FRP FiberGlass Grating Fixing Saddle Clip Lock Clamp Fastenal Fastener Accesories

Bar Grating Saddle Clip Lock Clamp Fastenal Fastener Accessories
Saddle Clip
A special bent-clip type fastener for removable bar grating panels, available in aluminum stainless steel and galvanized steel. (Note: cross bars may need to be snipped in the field to facilitate placement of saddle clips.)
