11. ตัวคลิปล็อคยึดจับแผงตะแกรง ชนิดแสตนเลส/เหล็กชุบซิงค์ HDG Steel / Stainless SUS316 Grating clip lock clamp fastener *

ตัวล็อคเหล็กยึดแผงตะแกรง Grating Fixing Clips

ชุดอุปกรณ์ตัวคลิปล็อคยึดแผ่นตะแกรง มี 2 วัสดุ ได้แก่ คลิปล็อคชุบสังกะสีจุ่มร้อนทนสนิม Hot Dip Galvanized Steel และ คลิปล็อคแสตนเลสสตีลเกรดสูง 316 (Stainless Steel SUS316) เนื่องจากถูกออกแบบมาให้ใช้พื้นที่ต่างกัน โดยส่วนมากแล้วคลิปล็อกแสตนเลสใช้สำหรับยึดแผ่นตะแกรงไฟเบอร์กล๊าสหรือแผ่นงานแสตนเลส ส่วนตัวล็อคที่ทำจากเหล็กชุบซิงค์ออกแบบมาให้สำหรับยึดแผ่นตะแกรงเหล็กเข้ากับฐานรองตีนเป็ดด้านล่าง โดยสามารถปรับระดับแนวการยึดได้ ทั้งสองแบบใช้งานคล้ายๆกัน โดยลูกค้าสามารถเลือกแต่ละแบบให้เข้ากับช่องรูของตะแกรง (Mesh Size)ความสูง (Hight) และลักษณะพื้นที่ที่ต้องการนำแผ่นตะแกรงไปติดตั้ง

ตัวล็อคเหล็กยึดแผงตะแกรง   คลิปยึดตะแกรงเหล็ก Grating FixingClips Saddle Fasteners

Hot dipped Zinc Galvanized Anchoring Devices Attached Saddle Fixing Clip Lock Beam Clamp Fastenal Fastener: ชุดอุปกรณ์ตัวคลิปล็อคเหล็กชุบซิงค์สังกะสีทนสนิมกัลวาไนซ์สทีล สำหรับยึดจับแผงตะแกรงระบายน้ำ ชนิดมีฐานรองตีนเป็ด

  ชุดคลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ ยึดจับแผงตะแกรงเหล็ก มี 3 รูปแบบ ได้แก่ M-Clip, L-Clip และ C-Clip โดยแต่ละแบบจะออกแบบให้สามารถล็อคยึดแผ่นตะแกรงเหล็กได้ในลักษณะที่ต่างกัน โดยชุดตัวคลิปล็อค หนึ่งชุด ประกอบด้วย โบล์ท(น็อตตัวผู้) แหวนรองพร้อมน็อตตัวเมีย คลิปตัวล็อคด้านบนตะแกรงเหล็ก และ ขารองตีนเป็ดไว้ล็อคฐานตะแกรงด้านล่างสุด

M-Clip Saddle Beam Clamp: กลุ่มคลิปล็อคตัวเอ็มเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ พร้อมฐานรองตีนเป็ด มี 3 แบบ ดังนี้

  1. รุ่น MClip-17 : คลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ ล็อคแผ่นตะแกรงที่มีช่องรู ตั้งแต่ 30-50มม. เหล็กแผ่นหนาตั้งแต่ 3-9มม. (สามารถใช้แทน MP-30 และ MP-40 ได้)
    ออกแบบตัวล็อคด้านบนให้เป็นรูปตัวเอ็มคลิป ใหมีปีกกว้างและฐานตัวเอ็มเล็ก ทำให้ล็อคช่องรูและความหนาของเหล็กได้หลากหลายขนาด ล็อคแผ่นตะแกรงได้อย่างแข็งแรง ใช้งานง่าย ใช้สำหรับยึดตะแกรงที่มีช่องรู(mesh)ตั้งแต่ 30mm,35mm,40mm, 45mm และ 50mm.และความหนาของแกนเหล็กได้ตั้งแต่ 3-9 มม.
  2. รุ่น MP-30 : คลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ ใช้สำหรับยึดตะแกรงที่มีช่องรู(mesh)= 30mm.
    ออกแบบตัวล็อคด้านบนให้เป็นรูปตัวเอ็ม ล็อคได้พร้อมกันสองแกน แข็งแรง ใช้งานง่าย ล็อคเฉพาะช่องรูขนาด 30มม.
  3. รุ่น MP-40 : คลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ ใช้สำหรับยึดตะแกรงที่มีช่องรู(mesh)= 40mm.
    ออกแบบตัวล็อคด้านบนให้เป็นรูปตัวเอ็ม ล็อคได้พร้อมกันสองแกน แข็งแรง ใช้งานง่าย ล็อคเฉพาะช่องรูขนาด 40มม.

L-Clip Saddle Beam Clamp คลิปล็อคตัวแอลเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ พร้อมฐานรองตีนเป็ด

  1. รุ่น LClip-10 : ใช้ล็อคแผ่นตะแกรงเหล็กเพียงแกนเดียว จึงล็อคได้ทุกขนาดของช่องรู ที่ความหนาของแผ่นเหล็ก 3-9มม.
    เนื่องจากตัวล็อคด้านบน เป็นรูปตัวแอล L-Clip จึงสามารถนำไปล็อคแผ่นตะแกรงเหล็ก ได้ทุกแบบไม่ว่าช่องรูตะแกรงจะมีขนาดเท่าไหร่ เพราะเป็นการล็อคเพียงแกนเดียว

C-Clip กลุ่มคลิปล็อคตัวซีเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ มี 3 แบบ ดังนี้

  1. รุ่น CClip-25 : คลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ ใช้ล็อคตะแกรงทั้งสองแผ่นเข้าหากัน ที่ความสูง 25มม.
    ใช้เพื่อล็อคแผ่นตะแกรงเหล็กทั้งสองแผ่นเข้าหากัน เพื่อป้องกันการขโมย หรือล็อครอยต่อเสริมความแข็งแรงให้ระหว่างแผ่น
  2. รุ่น CClip-40 : คลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ ใช้ล็อคตะแกรงทั้งสองแผ่นเข้าหากัน ที่ความสูง 40มม.
    ใช้เพื่อล็อคแผ่นตะแกรงเหล็กทั้งสองแผ่นเข้าหากัน เพื่อป้องกันการขโมย หรือล็อครอยต่อเสริมความแข็งแรงให้ระหว่างแผ่น
  3. รุ่น CClip-50 : คลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ ใช้ล็อคตะแกรงทั้งสองแผ่นเข้าหากัน ที่ความสูง 50มม.
    ใช้เพื่อล็อคแผ่นตะแกรงเหล็กทั้งสองแผ่นเข้าหากัน เพื่อป้องกันการขโมย หรือล็อครอยต่อเสริมความแข็งแรงให้ระหว่างแผ่น

ขนาด ลักษณะ และ ส่วนประกอบของ ชุดอุปกรณ์คลิปล็อคเหล็กชุบสังกะสีทนสนิม Hotdip Galvanized Clip Lock Specification

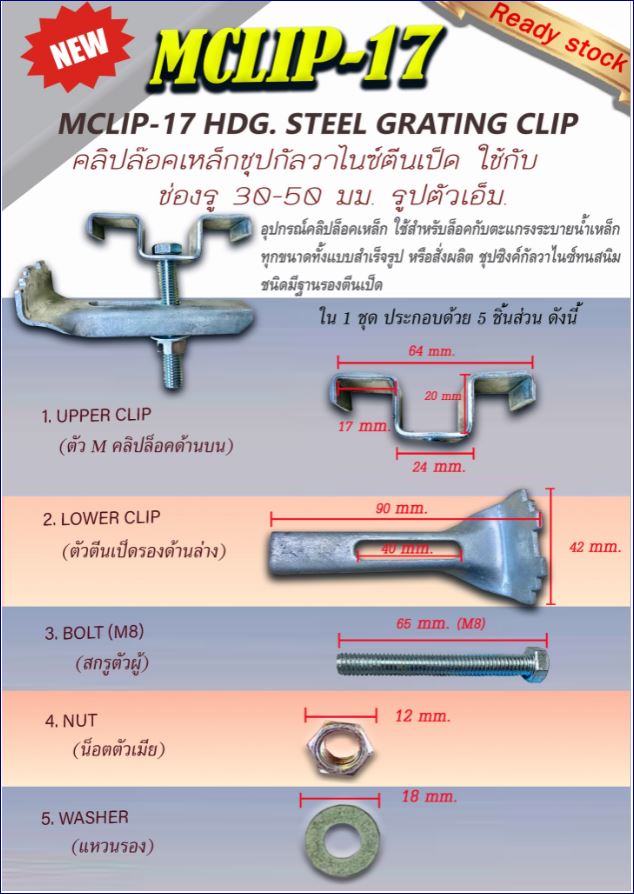

รุ่น MClip-17 : คลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ ล็อคแผ่นตะแกรงที่มีช่องรู ตั้งแต่ 30-50มม. เหล็กแผ่นหนาตั้งแต่ 3-9มม. (สามารถใช้แทน MP-30 และ MP-40 ได้)

รุ่น MP-30 และ MP-40 : คลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ ใช้สำหรับยึดตะแกรงที่มีช่องรู(mesh)= 30mm. และ 40mm.

รุ่น LClip-10 : คลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ ใช้ล็อคแผ่นตะแกรงเหล็กเพียงแกนเดียว จึงล็อคได้ทุกขนาดของช่องรู ที่ความหนาของแผ่นเหล็ก 3-9มม.

เนื่องจากตัวล็อคด้านบน เป็นรูปตัวแอล L-Clip จึงสามารถนำไปล็อคแผ่นตะแกรงเหล็ก ได้ทุกแบบไม่ว่าช่องรูตะแกรงจะมีขนาดเท่าไหร่ เพราะเป็นการล็อคเพียงแกนเดียว

รุ่น CClip-25 , CClip40, CClip-50: คลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ ใช้ล็อคตะแกรงทั้งสองแผ่นเข้าหากัน ที่ความสูง 25มม. , 40มม. และ 50มม.
ใช้เพื่อล็อคแผ่นตะแกรงเหล็กทั้งสองแผ่นเข้าหากัน เพื่อป้องกันการขโมย หรือล็อครอยต่อเสริมความแข็งแรงให้ระหว่างแผ่น

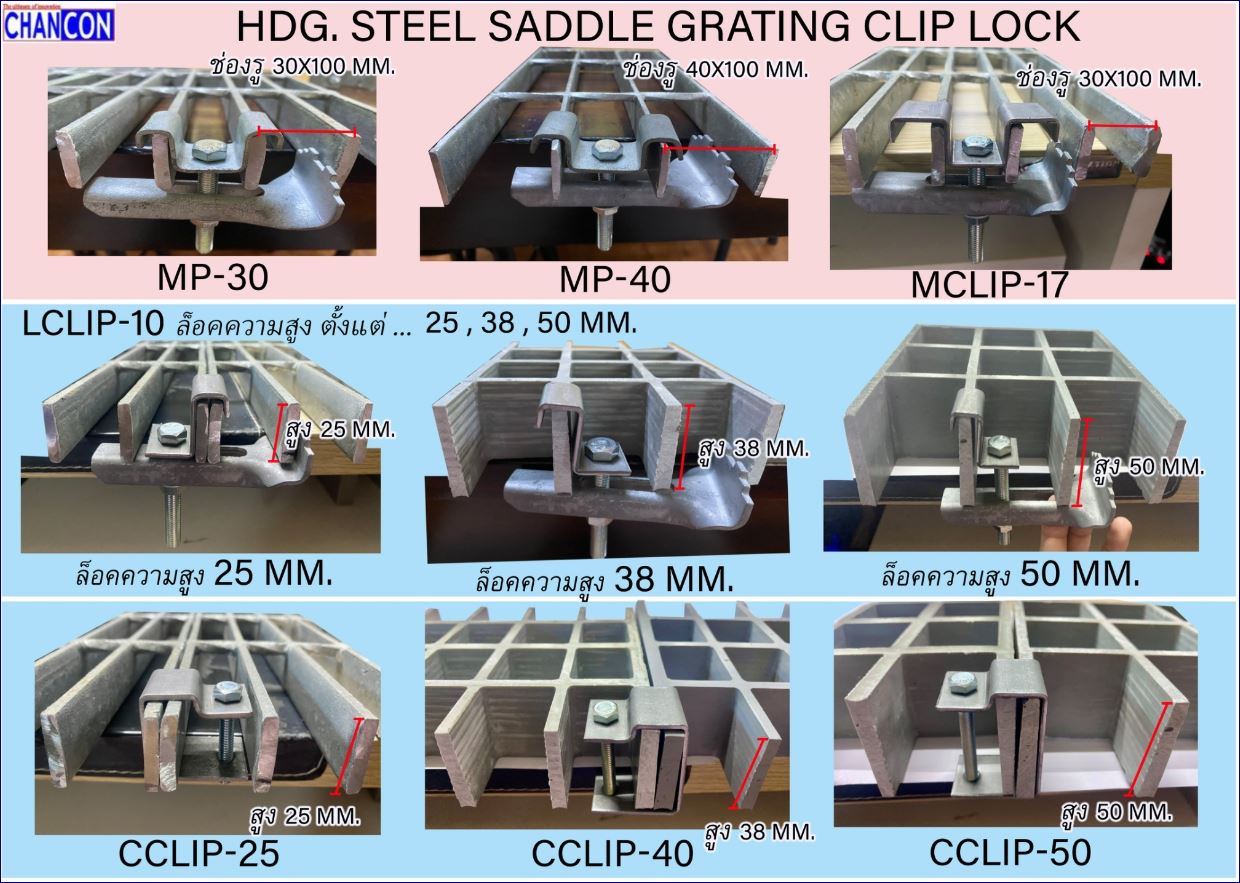

ตัวอย่างรูปภาพแสดงการประยุกต์ใช้งาน ชุดคลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ HotDip Galvanized Grating Fixing Clip Lock

M-Clip Saddle Beam Clamp กลุ่มคลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ รูปตัวเอ็ม ล็อคสองแกน พร้อมฐานรองตีนเป็ด

  รุ่น MClip-17 : ล็อคแผ่นตะแกรงที่มีช่องรู ตั้งแต่ 30-50มม. เหล็กแผ่นหนาตั้งแต่ 3-9มม. (สามารถใช้แทน MP-30 และ MP-40 ได้)

รุ่น MClip-17 ออกแบบตัวล็อคด้านบนให้เป็นรูปตัวเอ็มคลิป ใหมีปีกกว้างและฐานตัวเอ็มเล็ก ทำให้ล็อคช่องรูและความหนาของเหล็กได้หลากหลายขนาด ล็อคแผ่นตะแกรงได้อย่างแข็งแรง ใช้งานง่าย ใช้สำหรับยึดตะแกรงที่มีช่องรู(mesh)ตั้งแต่ 30mm,35mm,40mm, 45mm และ 50mm.และความหนาของแกนเหล็กได้ตั้งแต่ 3-9 มม.

L-Clip Saddle Beam Clamp กลุ่มคลิปล็อคเหล็กชุบสังกะสีทนสนิมฮ็อทดิ๊ปกัลวาไนซ์ รูปตัวแอล ล็อคแกนเดียว พร้อมฐานรองตีนเป็ด
รุ่น LClip-10 : ใช้ล็อคแผ่นตะแกรงเหล็กเพียงแกนเดียว จึงล็อคได้ทุกขนาดของช่องรู ที่ความหนาของแผ่นเหล็ก 3-9มม. เนื่องจากตัวล็อคด้านบน เป็นรูปตัวแอล L-Clip จึงสามารถนำไปล็อคแผ่นตะแกรงเหล็ก ได้ทุกแบบไม่ว่าช่องรูตะแกรงจะมีขนาดเท่าไหร่ เพราะเป็นการล็อคเพียงแกนเดียว

ตัวอย่างการใช้งาน

เนื่องจากตัวล็อคด้านบน เป็นรูปตัวแอล L-Clip จึงสามารถนำไปล็อคแผ่นตะแกรงเหล็ก ได้ทุกแบบไม่ว่าช่องรูตะแกรงจะมีขนาดเท่าไหร่ เพราะเป็นการล็อคเพียงแกนเดียว ใช้ล็อคแผ่นตะแกรงเหล็กเพียงแกนเดียว จึงล็อคได้ทุกขนาดของช่องรู ที่ความหนาของแผ่นเหล็ก 3-9มม.

C-Clip กลุ่มคลิปล็อครูปตัวซี ใช้ล็อคตะแกรงทั้งสองแผ่นเข้าหากัน

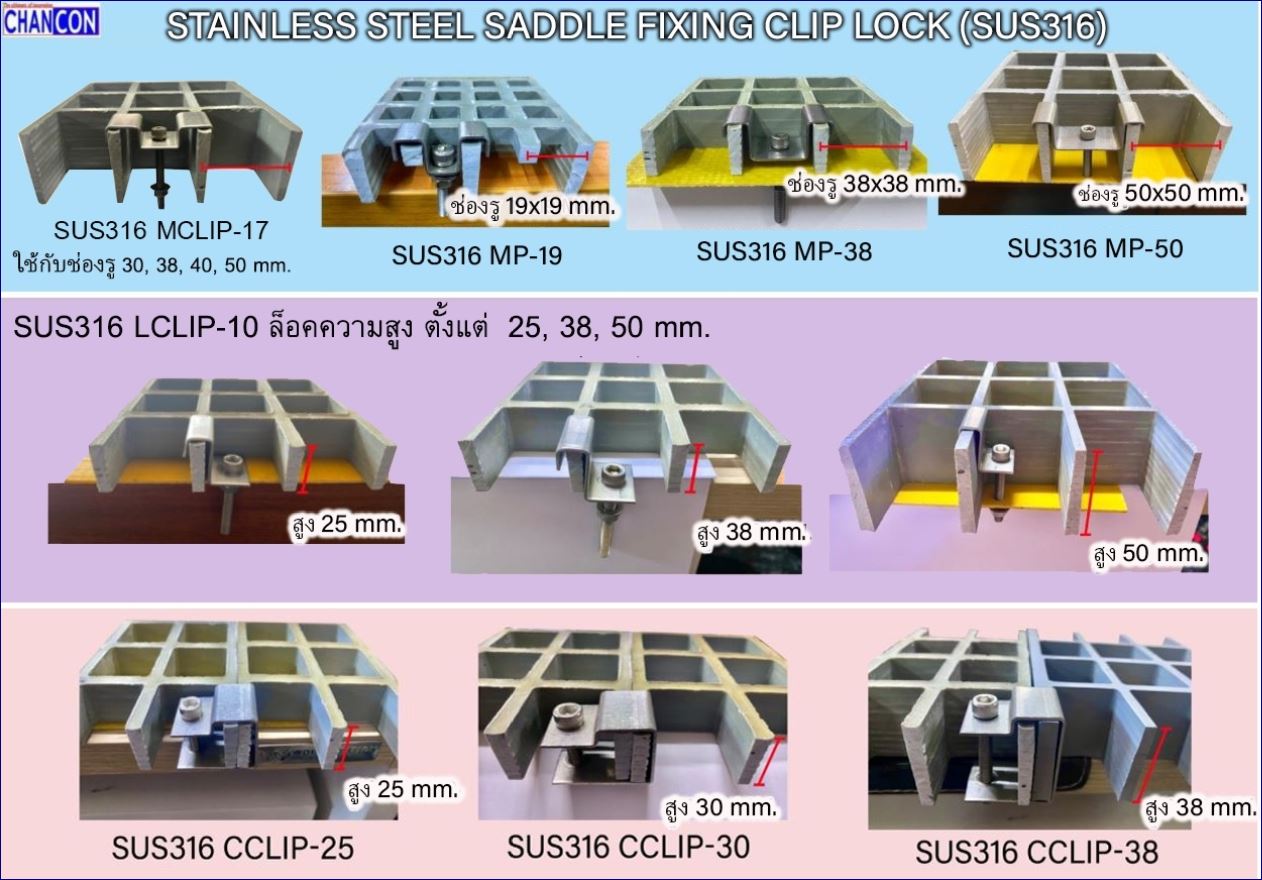

Stainless Steel Anchoring Devices attach Saddle Fixing Clip Lock Clamp Lock Fastenal Fastener for FiberGlass Grating : ชุดอุปกรณ์ตัวคลิปล็อคแสตนเลสยึดจับแผ่นตะแกรงไฟเบอร์กล๊าส

    ตัวคลิปล็อคแสตนเลสสตีลเกรดสูง สำหรับยึดแผ่นตะแกรงไฟเบอร์กล๊าส ผลิตจากวัสดุสแตนเลส Stainless Steel SUS316 เนื่องจากถูกออกแบบมาให้ใช้พื้นที่ต่างกัน โดยส่วนมากแล้วคลิปล็อกแสตนเลสใช้สำหรับยึดแผ่นตะแกรงไฟเบอร์กล๊าสหรือแผ่นงานแสตนเลส โดยลูกค้าสามารถเลือกแต่ละแบบให้เข้ากับช่องรูของตะแกรง (Mesh Size) และพื้นที่ที่ต้องการนำแผ่นตะแกรงไปติดตั้ง ตัวคลิปล็อคยึดจับแผ่นตะแกรงไฟเบอร์กล๊าส มี 3 รูปแบบ แตกต่างกันตามลักษณะของแผ่นตะแกรงไฟเบอร์กล๊าสที่จะนำไปใช้งาน ดังนี้ ตัว M-Clip, L-Clip และ C-Clip

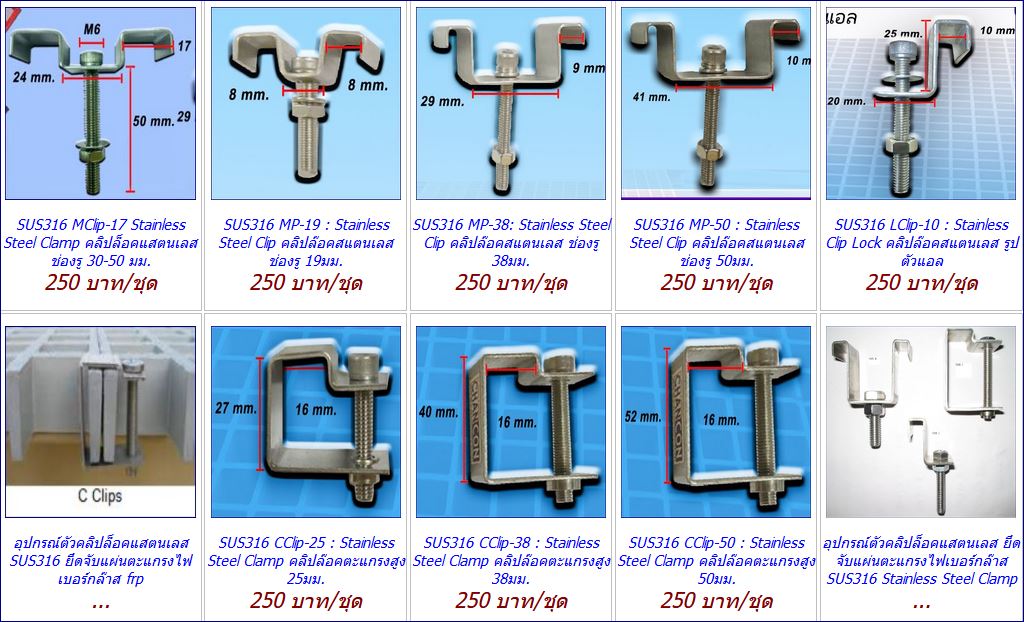

กลุ่มคลิปล็อคสแตนเลสสำหรับยึดตะแกรงไฟเบอร์กล๊าส มี ดังนี้

  1. รุ่น SUS316 MP-19 : คลิปล็อคสแตนเลสสำหรับยึดตะแกรงไฟเบอร์กล๊าส ใช้สำหรับยึดตะแกรงที่มีช่องรู(mesh)= 19mm.
  2. รุ่น SUS316 MP-38 : คลิปล็อคสแตนเลสสำหรับยึดตะแกรงไฟเบอร์กล๊าส ใช้สำหรับยึดตะแกรงที่มีช่องรู(mesh)= 38mm.
  3. รุ่น SUS316 MP-50 : คลิปล็อคสแตนเลสสำหรับยึดตะแกรงไฟเบอร์กล๊าส ใช้สำหรับยึดตะแกรงที่มีช่องรู(mesh)= 50mm.

รุ่น SUS316 LClip-10 : คลิปล็อคสแตนเลสสำหรับยึดตะแกรงไฟเบอร์กล๊าส รูปตัวแอล ล็อคเพียงแกนเดียวของช่องตะแกรง (สามารถใช้แทน M-Clip ได้) เนื่องจากตัวล็อคด้านบน เป็นรูปตัวแอล L-Clip จึงสามารถนำไปล็อคแผ่นตะแกรงเหล็กหรือตะแกรงไฟเบอร์กล๊าสได้ทุกแบบไม่ว่าช่องรูตะแกรงจะมีขนาดเท่าไหร่ เพราะเป็นการล็อคเพียงแกนเดียว

  1. รุ่น SUS316 CClip-25 : คลิปล็อคสแตนเลสสำหรับยึดตะแกรงไฟเบอร์กล๊าส ใช้สำหรับยึดตะแกรงที่มีความสูง = 25mm.
  2. รุ่น SUS316 CClip-30 : คลิปล็อคสแตนเลสสำหรับยึดตะแกรงไฟเบอร์กล๊าส ใช้สำหรับยึดตะแกรงที่มีความสูง = 30mm.
  3. รุ่น SUS316 CClip-38 : คลิปล็อคสแตนเลสสำหรับยึดตะแกรงไฟเบอร์กล๊าส ใช้สำหรับยึดตะแกรงที่มีความสูง= 38mm.

SUS316 MP-19: ตัวคลิปสแตนเลสล็อคตะแกรงเอฟอาร์พีมินิเม็ชเกรตติ้ง : ใช้สำหรับยึดตะแกรงไฟเบอร์กล๊าสมินิเม็ชเกรตติ้ง ที่มีช่องรูเล็กพิเศษ (mesh) = 19*19mm.

SUS316 MP-38: ตัวคลิปสแตนเลสล็อคตะแกรงไฟเบอร์กล๊าสรูปตัวเอ็ม


SUS316 LClip-10: ตัวคลิปสแตนเลสล็อคตะแกรงไฟเบอร์กล๊าสรูปตัวแอล

ตัวคลิปสแตนเลสล็อคตะแกรงไฟเบอร์กล๊าสรูปตัวซี : ใช้สำหรับยึดตะแกรงไฟเบอร์กล๊าสเกรตติ้ง มีให้เลือกใช้สำหรับ
ความสูงของแผ่นตะแกรงที่แตกต่างกัน ตั้งแต่ 25, 38 และ 50มม.
